Beton Püskürtme (Shotcrete) Makinesi: ASE WSP 18 ve TKS Serisi

Beton püskürtme (shotcrete) makinesi, betonu yüksek hızla ve basınçla hedef yüzeye püskürterek, kalıp kullanmadan uygulama yapan makinedir. Püskürtülen beton, yüzeye çarptığı anda kendi kendine sıkışır (self-compacting) ve dikey ya da baş üstü yüzeylerde bile tutunur. Bu özellik shotcrete’i; tünel kaplama, şev ve kaya stabilizasyonu, havuz ve su yapıları ile zemin iyileştirme projelerinin vazgeçilmez yöntemi yapar.

ASE Makine olarak 1996’dan bu yana harç karıştırma, pompalama ve püskürtme makineleri üretiyoruz; Türkiye’de bu alanda üretim yapan ilk firmayız. Beton püskürtme uygulamaları için iki farklı sistemde üç model sunuyoruz: ıslak sistem ASE WSP 18 E (elektrikli) ve ASE WSP 18 D (dizel); kuru/yarı-yaş sistem ASE TKS.

Genel Özellikler (Özet)

Sistem: Islak (WSP 18 E/D — vidalı pompa) veya kuru/yarı-yaş (TKS — zaman ayarlı rotor)
Kapasite: WSP 18’de 2–18 m³/saat; TKS’de teorik 7,5 m³/saat (pratik 6 m³/saat)
Pompalama basıncı (WSP 18): 30 bar
Mesafe / yükseklik (WSP 18): 100 m / 40 m
Maksimum agrega: WSP 18’de 16 mm (püskürtmede 12 mm); TKS’de 20 mm
Motor seçenekleri: Elektrikli (WSP 18 E / TKS) veya dizel (WSP 18 D)

Islak mı, Kuru mu? İki Shotcrete Sistemi

Shotcrete uygulamasında iki temel yöntem vardır ve ASE her ikisini de üretir:

Islak sistem (WSP 18 E / WSP 18 D): Beton, santralde veya sahada su ve katkılarıyla hazır kıvamda (S4) karıştırılır; makine bu hazır ıslak betonu vidalı pompayla basar. Geri sıçrama (rebound) düşüktür, malzeme kaybı azdır ve yüksek kapasiteli sürekli üretim mümkündür. Büyük tünel, şev ve havuz projeleri için idealdir.
Kuru / yarı-yaş sistem (TKS): Kuru veya yarı-yaş karışım, zaman ayarlı rotor prensibiyle basınçlı havayla taşınır; su nozulda eklenir. Erken dayanım hızlı sağlanır, kazı desteği çabuk kurulur ve dar/zor erişilen alanlara ulaşılır. Refrakter püskürtme ve onarım işlerinde avantajlıdır.

ASE Beton Püskürtme Makinesi Modelleri — Karşılaştırma Tablosu

Özellik	ASE WSP 18 E	ASE WSP 18 D	ASE TKS
Sistem	Islak (vidalı pompa)	Islak (vidalı pompa)	Kuru / yarı-yaş (rotor)
Çalıştırma	Elektrik (400 V, 50 Hz)	Dizel	Elektrik (380 V, 50 Hz)
Motor gücü	22 kW	26 kW / 32,5 HP	7,5 kW
Kapasite	2–18 m³/saat	2–18 m³/saat	Teorik 7,5 (pratik 6) m³/saat
Pompalama basıncı	30 bar	30 bar	(hava ile taşıma)
Maksimum agrega	16 mm (püskürtme 12 mm)	16 mm (püskürtme 12 mm)	20 mm
Pompalama mesafesi	100 m	100 m	—
Pompalama yüksekliği	40 m	40 m	—
Hazne / rotor	240 l hazne	240 l hazne	11 l rotor
Frekans konvertörü	Var (kapasite ayarı)	Var	—
Toplam ağırlık	~1340 kg	~1380 kg	~625 kg

Değerler; agrega, malzeme özelliği, hava basıncı, harç kıvamı, pompa durumu ve makine bakımına göre değişebilir.

Hangi Model Size Uygun?

ASE WSP 18 E — yüksek kapasiteli ıslak shotcrete (elektrikli). Özel römork şasesi üzerine kurulu, 500 litrelik kimyasal katkı tankı ve dozaj pompasıyla donatılmış tam teçhizatlı bir sistemdir. Frekans konvertörü sayesinde kapasite (2–18 m³/saat) istenilen anda ayarlanır. Şebeke elektriği olan büyük projeler için idealdir.

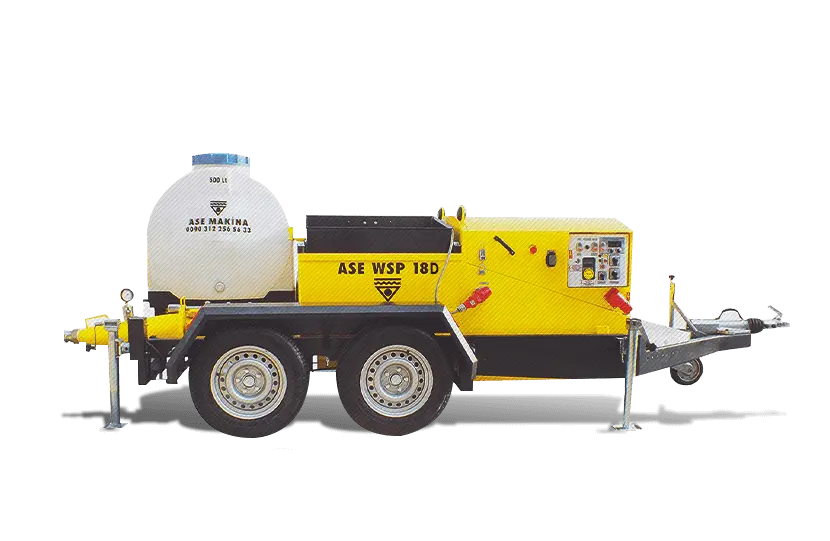

ASE WSP 18 D — aynı sistem, dizel bağımsızlık. Lombardini dizel motoruyla, şebeke elektriğinin bulunmadığı tünel ve saha koşullarında bağımsız çalışır; WSP 18 E ile aynı kapasite ve donanımı sunar.

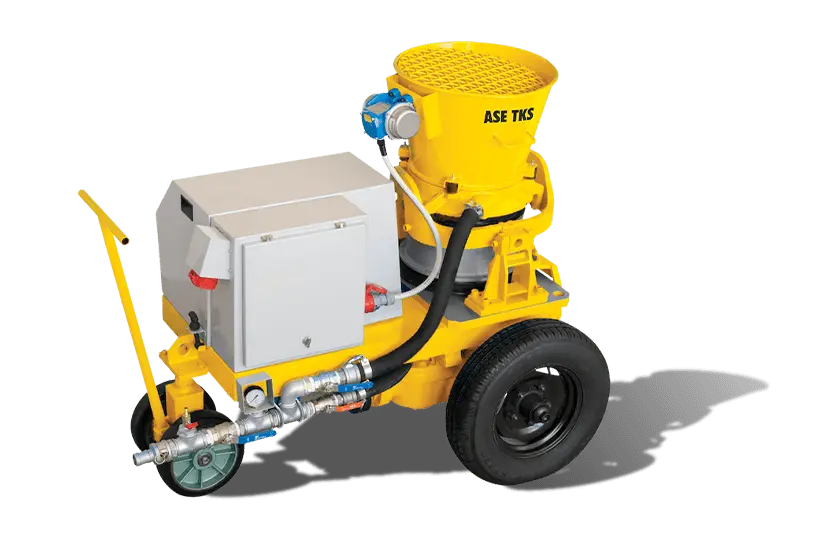

ASE TKS — kuru/yarı-yaş sistem, modüler ve çok yönlü. Zaman ayarlı rotor prensibiyle çalışır; gelişmiş modüler yapısı sayesinde saha koşullarına ve istenen performansa göre ayarlanabilir. 20 mm’ye kadar agrega ile beton, harç ve refrakter malzemelerini püskürtür. Onarım, refrakter ve dar alan işlerinde güçlüdür.

Shotcrete Nedir ve Nerede Kullanılır?

Shotcrete (püskürtme beton), agrega, çimento, su ve priz hızlandırıcı katkıların yüksek hızlı bir hava/pompa akımıyla yüzeye fırlatılmasıdır. Kalıp gerektirmemesi ve dik/baş üstü yüzeylerde tutunabilmesi, onu klasik beton dökümünden ayırır. Başlıca kullanım alanları: tüneller, madencilik ve galeri kaplamaları, şev ve kaya stabilizasyonu, yüzme havuzları ve su parkları, süs havuzları ve yapay kaya/şelale, çekirdek ve perde duvarlar, panel yapı sistemleri, fiber takviyeli beton püskürtme, beton onarımı ve daha fazlası.

Fiyat Nasıl Belirlenir?

Fiyat; sistem (ıslak/kuru), model (WSP 18 E / WSP 18 D / TKS), çalıştırma tipi (elektrik/dizel), kapasite ve donanıma göre değişir. ASE doğrudan üreticidir; bayi veya ithal ürünlere kıyasla fiyat, garanti ve yedek parçada avantaj sağlar. Projenizin ölçeğine ve saha koşullarına uygun modeli birlikte belirlemek ve net fiyat için Teklif Al formunu doldurun.

Neden ASE?

Üreticiden doğrudan: 1996’dan beri kendi makinelerimizi üretiyoruz; aradaki bayi katmanı yok.
Her iki sistem de tek çatı altında: Islak (WSP 18) ve kuru (TKS) shotcrete çözümlerini birlikte sunan az sayıda üreticiden biriyiz; projenize gerçekten uyan sistemi tarafsızca öneririz.
Yerli yedek parça: Rotor-stator dahil aşınan parçalar Türkiye’de temin edilir; ithal makinelerdeki parça bekleme sorunu yaşanmaz.
Satış sonrası asıl iş: Kurulum, eğitim, bakım ve hızlı servis. Vizyonumuz: asıl işimiz satıştan sonra başlar.

Sık Sorulan Sorular

Islak shotcrete ile kuru shotcrete arasındaki fark nedir? Islak sistemde (WSP 18) beton hazır kıvamda karıştırılıp pompayla basılır; geri sıçrama azdır, kapasite yüksektir. Kuru/yarı-yaş sistemde (TKS) karışım basınçlı havayla taşınır ve su nozulda eklenir; erken dayanım hızlıdır, dar alanlara ulaşır.

Elektriğin olmadığı tünelde hangi model kullanılır? Dizel motorlu ASE WSP 18 D, şebeke elektriği olmayan saha ve tünellerde bağımsız çalışır.

En büyük agrega boyutu nedir? WSP 18’de pompalanabilir maksimum agrega 16 mm (püskürtmede 12 mm); TKS’de 20 mm’ye kadar agrega kullanılabilir.

Kapasite ayarlanabilir mi? WSP 18 E ve WSP 18 D frekans konvertörlüdür; kapasite (2–18 m³/saat) uygulamanın ihtiyacına göre istenilen anda ayarlanır.

Fiber (lif) takviyeli beton püskürtülebilir mi? Evet. ASE shotcrete makineleri fiber takviyeli beton püskürtme uygulamalarına uygundur.

Yedek parça ve servis sorun olur mu? ASE yerli üreticidir; rotor-stator dahil yedek parçalar Türkiye’de temin edilir ve servis ağıyla hızlı destek sağlanır.
